隨著電路板上走線密度越來越高，信號串擾總是一個難以忽略的問題。因為不僅僅會影響電路的正常工作，還會增加電路板上的電磁干擾。下面合肥pcb廠小編來詳細的說一說。

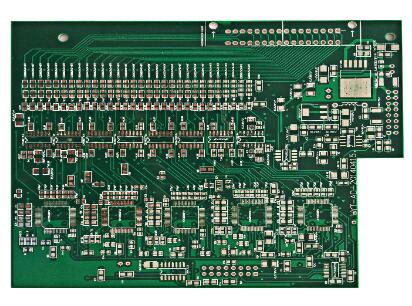

　　pcb線路板串擾的十一個因素

　　1、通過合理布局使各個元器件之間的連線盡量短。

　　2、由于串擾程度和施加干擾信號的頻率成正比，因此要使高頻信號線遠離敏感信號線。

　　3、施加干擾信號線與受到干擾信號線不僅要遠離，最好要用地線隔離，并且避免相互平行走線。

　　4、在多層PCB板中，施加干擾信號線與受到干擾信號線或敏感信號走線要用地線隔離或相隔地層。

　　5、在多層PCB板中，施加干擾信號線與受到干擾信號線分別在地線或地層的相對兩面，也就是隔層。

　　6、盡量使用輸入阻抗較低的敏感電路，必要時可以使用旁路電容降低敏感電路的輸入阻抗。

　　7、可能的狀況降落低信號沿的變換速率

　　滿足設計標準的同時盡量選擇慢速的器件，通常在器件選型的時分。并且防止不同品種的信號混合運用，由于快速變換 的信號對慢變換的信號有潛在串擾風險。

　　8、采用屏蔽措施

　　包地會招致布線量增加，線路板為高速信號提供包地是處理串擾問題的一個有效途徑。但是。使本來有限的布線區域愈 加擁堵。另外，地線屏蔽要到達預期目的地線上接地點間距很關鍵，普通小于信號變化沿長度的兩倍。同時地線也會增大信 號的散布電容，使傳輸線阻抗增大，信號沿變緩。

　　9、合理設置層和布線

　　減小并行信號長度，合理設置布線層和布線間距。縮短信號層與平面層的間距，增大信號線間距，減小并行信號線長度 (關鍵長度范圍內)這些措施都能夠有效減小串擾。

　　10、設置不同的布線層

　　并合理設置平面層，為不同速率的信號設置不同的布線層。也是處理串擾的好辦法。

　　11、阻抗匹配

　　也能夠大大減小串擾的幅度。假如傳輸線近端或遠端終端阻抗與傳輸線阻抗匹配。

　　以上就是合肥pcb廠：http://m.53blog.cn/news/549.html 小編整理的關于造成pcb線路板串擾的十一個因素，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
