在當今激烈競爭的市場中，由于成本指標限制，設計人員常常使用雙面板。盡管多層板(4層、6層及8層) 方案在尺寸、噪聲和性能方面具有明顯優勢，成本壓力卻促使工程師們重新考慮其布線策略，采用雙面板，但有部份朋友還不知道如何畫板和在布線中的一些技巧，下面小編來詳細的說一說。

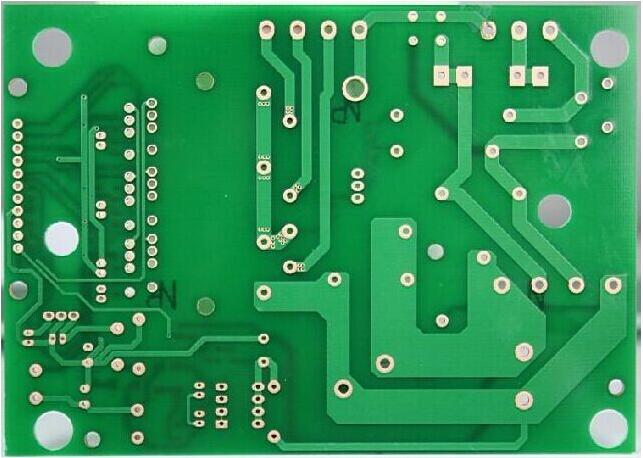

　　PCB雙面板的畫法

　　雙層PCB板要用上兩面的導線，必須要在兩面間有適當的電路連接才行。這種電路間的“橋梁”叫做導孔。導孔是在pcb上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。

　　用PROTEL畫雙面pcb板子的時候，在TopLayer(頂層)上畫導線連接元器件，就是在頂層畫板;選擇BottomLayer(底層)，在底層上畫導線連接元器件，就是在底層上畫板。以上就是畫雙層PCB的基礎。

　　在畫雙層PCB板之前，先要確定好元器件的布局，而在布線的時候先布關鍵晶體、晶振電路，時鐘電路，CPU等信號線，一定要遵守環流面積盡量小的原則。

　　雙層板在元器件合理布局確定后，緊接著先設計地網抄板電源線，再布重要線---敏感線、高頻線，后布一般線---低頻線。關鍵引線最好有獨立的電源，地線回路，引線且非常短，所以有時在關鍵線邊上布一條地線緊靠信號線，讓它形成最小的工作回路。

　　在畫雙層PCB板的時候，遵照“先大后小，先難后易”的布置原則，即重要的單元電路、核心元器件應當優先布局，布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件。

　　總的連線盡可能短，關鍵信號線最短;高電壓、大電流信號與小電流，低電壓的弱信號完全分開;模擬信號與數字信號分開;高頻信號與低頻信號分開;高頻元器件的間隔要充分。

　　布線技巧：

　　使用自動布線器來設計PCB雙面板是吸引人的。大多數的情形下，自動布線對純數字的電路(尤其是低頻率信號且低密度的電路)的動作不至于會有問題。但當嘗試使用布線軟件提供的自動布線工具做模擬、混合訊號或高速電路的布線時，可能會出現一些問題，而且有可能造成極嚴重的電路性能問題。

　　關于布線有許多要考慮的事項，但較為困擾的問題是接地方式。假使接地路徑是由上層開始，每個裝置的接地皆經由在該層上的拉線連接到地線。對下層的每個裝置而言，是由電路板右邊的貫孔連接到上層而形成接地回路。使用者在檢查布線方式時會看到的立即紅色旗標表示存在多個接地回路。此外，下層的接地回路被一條水平信號線隔斷。

　　使用人工布線，要遵守下列的設計指南以確保良好的效果：

　　1、將接地設計成一個接地面作為電流返回路徑。

　　2、將模擬接地面和數字接地面隔開。

　　3、如果無法避免信號走線和接地放在同一層，將信號線和接地線設計成相互垂直以降低信號線對接地電流回路產生的干擾。

　　4、將模擬電路放在電路板的旁邊，數字電路系統放在最靠近電源處?？山档蛿底智袚Qδi/δt 對模擬電路造成的影響。

　　但須注意的是，這兩片雙層板在電路板的下層都有一個接地面。如此設計是為了讓工程師在做故障排除時可以迅速地看到布線，此種方式常出現在裝置制造商的示范和評估板上。但更典型的做法是在電路板的上層鋪上接地面，以降低電磁干(EMI)。

　　以上就是小編整理的關于“PCB雙面板的畫法以及布線中的一些技巧”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
