在工廠中我們經常會聽到單層板、雙層板和多層板這方面的概念，那么，單層板、雙層板和多層板有什么區別呢?下面小編來詳細的說一說。

　　一、單層板(Single-Sided Boards)

　　我們剛剛提到過，在最基本的 PCB 上，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以我們就稱這種 PCB 叫作單層板(Single-sided)。

　　因?yàn)閱螌影逶谠O(shè)計線路上有許多嚴格的限制(因?yàn)橹挥幸幻?，布線間不能交叉而必須繞獨自的路徑)，所以只有早期的電路才使用這類的板子，或者一些很簡單的PCBA會用這種板子。

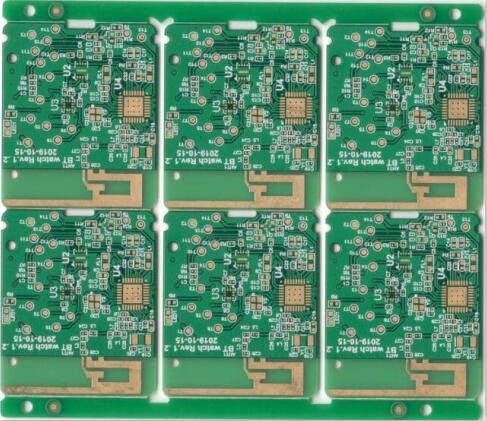

　　二、雙層板(Double-Sided Boards)

　　這種電路板的兩面都有布線。不過要用上兩面的導線，必須要在兩面間有適當?shù)碾娐愤B接才行。

　　這種電路間的「橋梁」叫做導孔。導孔是在 PCB 上，充滿或涂上金屬的小洞，它可以與兩面的導線相連接。因?yàn)殡p層板的面積比單層板大了一倍，而且因?yàn)椴季€可以互相交錯(可以繞到另一面)，它更適合用在比單層板更復雜的電路上。

　　相對來說，這個用的比較多。

　　三、多層板(Multi-Layer Boards)

　　為了增加可以布線的面積，多層板用上了更多單或雙面的布線板。多層板使用數片雙層板，并在每層板間放進一層絕緣層后黏牢(壓合)。板子的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層。大部分的主機板都是 4 到 8 層的結構，不過技術上可以做到近 100 層的 PCB 板。

　　大型的超級計算機大多使用相當多層的主機板，不過因?yàn)檫@類計算機已經可以用許多普通計算機的集群代替，超多層板已經漸漸不被使用了。因?yàn)?PCB 中的各層都緊密的結合，一般不太容易看出實際數目，不過如果您仔細觀察主機板，也許可以看出來。

　　我們剛剛提到的導孔，如果應用在雙層板上，那么一定都是打穿整個板子。不過在多層板當中，如果您只想連接其中一些線路，那么導孔可能會浪費一些其它層的線路空間。

　　埋孔(Buried vias)和盲孔(Blind vias)技術可以避免這個問題，因?yàn)樗鼈冎淮┩钙渲袔讓?。盲孔是將幾層?nèi)部 PCB 與表面 PCB 連接，不須穿透整個板子。埋孔則只連接內部的 PCB，所以光是從表面是看不出來的。

　　在多層板 PCB 中，整層都直接連接上地線與電源。所以我們將各層分類為信號層(Signal)，電源層(Power)或是地線層(Ground)。如果 PCB 上的零件需要不同的電源供應，通常這類 PCB 會有兩層以上的電源與電線層。

　　多層板對改善EMC方面有比較大的幫助，當然，也是比較貴的，以四層板為例，價格差不多是雙層板的4倍。

　　以上就是小編整理的關于“PCB單層板、雙層板和多層板的區別在哪里”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
