要想設計出理想的線路圖，我們在開始布線之前需要做好準備工作，也就是我們常說的工欲善其事，必先利其器的道理，我們在布線前要設置好布線的規則，那么后面就會比較順暢，下面小編來詳細的說一說。

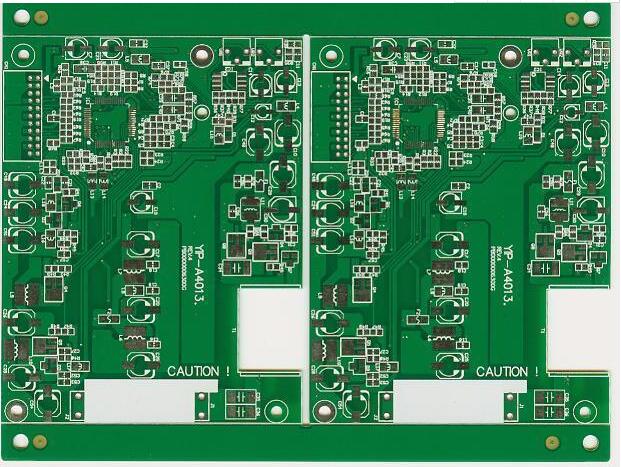

　　線路板布線前的規則設置

　　1、安全間距設置

　　設置安全間距對應Routing中的Clearance Constraint項，它規定了板上不同網絡的走線、焊盤、過孔之間必須保持的距離。一般PCB的安全距離可設為0.254mm，較空的板子可設為0.3mm，較密的貼片板子可設為0.2～0.22mm。

　　2、過孔形狀的設置

　　過孔形狀對應RouTIng中的RouTIng Via Style項，它規定了手工和自動布線時自動產生的過孔內外徑的最小值、最大值和首選值，其中首選值最重要。

　　3、走線層面和方向設置

　　走線層面和方向對應RouTIng中的RouTIng Layers項，此處可設置使用的走線層和每層的主要走線方向。請注意貼片的單面板只用頂層，直插型的單面板只用底層，但是多層板的電源層不是在這里設置的。

　　4、走線線寬的設置

　　走線線寬對應Routing中的Width Constraint項，它規定了手工和自動布線時走線的寬度，整個板范圍的首選項一股取0.2～0.6mm。另添加一些網絡或網絡組Net Class的線寬設置，如地線電源線、交流電源輸入線、功率輸出線、電源組等可以事先在Design-NetlistManager中定義好。地線一般可選1mm寬度，各種電源線一般可選0.5～1mm。

　　以上就是小編整理的關于線路板布線前常用的四個規則設置，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
