pcb打樣的英文全稱PrintedCircuitBoard proofing

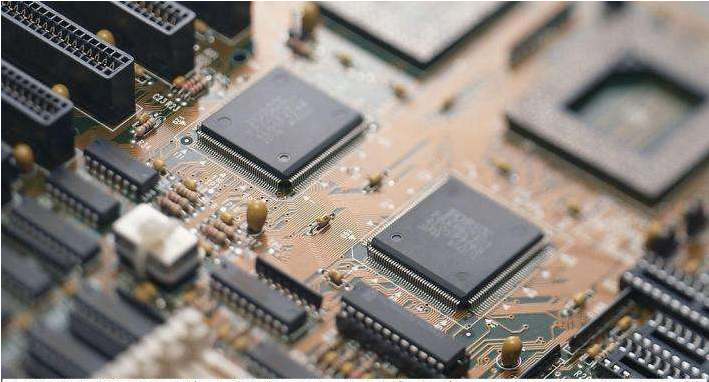

　　PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　上海PCB快速打樣收費組成部分：

　　雙面：工程費：100元 光繪費：0.3元/平方厘米 單價:0.08元/平方厘米 批量(2平米以上)：0.07/平方厘米

　　四層：工程費：600 光繪費：1.5元/平方厘米 單價:0.18元/平方厘米 批量(2平米以上)：0.13/平方厘米

　　六層：工程費：1000 光繪費：2.0元/平方厘米 單價:0.25元/平方厘米 批量(2平米以上)：0.20/平方厘米

　　八層：工程費：3000 光繪費：5.0元/平方厘米 單價:0.50元/平方厘米 批量(2平米以上)：0.40/平方厘米

　　八層以上及盲埋孔等特殊工藝，需見到文件后具體定價!(制程能力：2-34層)

　　芯片腳在64腳以上需要飛針測試，收取飛針測試費90元起(具體根據板子數量及難度來定)

　　板厚每增加0.5MM加收0.01元，化學鍍金板增加0.02元起，如需其它制作工藝或要求的另行商議。

　　增值稅發票加13個點。

　　光繪費按一塊板子的面積×以上光繪費,最低收取50元。

　　光繪費，工程費為一次性收取，返單免除!

　　常規交貨期為：3-5天，多層7-15天，如需加急的可做加急，需要合理收取加急費200元起

　　以上就是小編整理的關于“上海pcb打樣注意事項分析”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
