　　2011年，經江西省發改委批復同意，贛州市建設的全省第一個戰略性新興產業基地——贛州新型電子材料產業基地落戶章貢區。這是章貢區為實施產業鏈招商，引進上下游企業搭建的又一個重大工業項目招商平臺。近兩年來，贛州市章貢區注重轉變招商方式，堅持產業招商、以商招商、企業招商為主要方式進行選擇性招商，主攻大項目和引進上下游企業配套落戶，以重大項目帶動產業鏈的延伸,強力推進PCB電子產業園區建設。

　　據介紹，贛州PCB電子產業園位于贛州鈷鉬稀有金屬產業基地，主要有五大發展優勢：

　　1.規劃布局合理。產業園分為四個區，即銅箔產業區，規劃面積為490畝;線路板、電子產業區，規劃面積為2200畝;電鍍產業區，規劃面積為610畝;五金、電子產業標準廠房區，規劃面積600畝。

　　2.污水處理工藝先進。在水、電、路等基礎設施全部到位的同時，建有贛州第一、江西第二個日處理污水2萬噸的基地工業污水處理廠，可同時處理含氫、鉻、有色金屬等種類混合工業污水，各企業生產、生活污水達到三級排放標準后，可直接排入污水處理廠集中處理后達標排放，解決了企業的后顧之憂。

　　3.產業集聚凸顯。初步形成了以逸豪實業、深圳漢志、深圳深聯、深圳華嚴慧海為龍頭的銅箔、PCB電子產業鏈，預計項目達成后可實現年初1000萬平米CCL覆銅板、200萬平米HDI印制電路板。

　　此外，贛州PCB電子產業園功能配套齊全、生活設施完善、投資方式靈活等優勢也受到投資企業的青睞。

　　贛州PCB電子產業園重點圍繞銅箔—線路板高新集成電路、電子電器系列，做大做強電子信息配套材料、PCB印刷線路板和電子電力元器件三大高新技術產業集群，延長PCB電子產業鏈。并計劃用3~5年的時間，把贛州PCB電子產業園建設成為主營業務收入100億元以上、港澳臺、長三角及珠三角PCB電子產業轉移、拓展升級的重要承接平臺，成為全國新興的PCB電子信息材料產業中心園區。

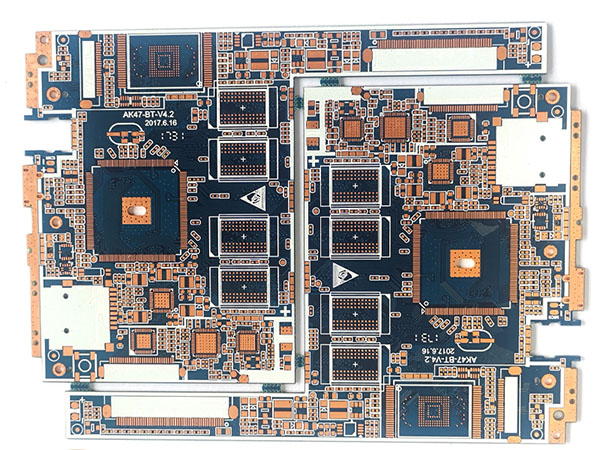

　　贛州PCB打樣常規報價如下:

　　種類 試樣板 光繪(實際面積) 工程費

　　雙面板 0.08元/c㎡ 0.3元/ c㎡(30元起) 50元

　　四層板 0.18元/c㎡ 1.2元/ c㎡(120元起) 200元

　　六層板 0.25元/c㎡ 1.5元/ c㎡(150元起) 600元

　　八層板 0.4元/c㎡ 2元/ c㎡(200元起) 800元

　　{新單1平米以上免工程費，光繪費，含飛針測試｝

　　江西百順電路科技有限公司簡介：

　　江西百順電路科技有限公司是一家年產80萬平方米雙面、多層高精密及柔性電路板專業生產、銷售廠家。公司創辦于2011年，位于江西南大門(定南縣)，與廣東河源相接壤，交通十分便利。公司占地面積30000平方米，廠房建筑面積20000平方米。公司擁有全套先進的印刷電路板設備及朝氣蓬勃、專業和經驗豐富的技術、生產及管理隊伍。公司產品廣泛用于計算機、通訊產品、家用電器、儀器儀表、工業設備、汽車、微電子、LCD及LED郵電通信、醫療設備、汽車工業、航空航天、金融機械、電力設備及專業設備等領域，憑著雄厚的生產實力與開拓創新的進取精神，以誠實守信的服務宗旨，贏得了國內外客戶的廣泛好評。

　　明高電路版(贛州)有限公司簡介：

　　明高電路版(贛州)有限公司為新家坡明高國際企業有限公司投資的全資子公司。新家坡明高國際企業有限公司于1991年在新家坡成立。國內子公司眾多，其中稀瑪明高電子(深圳)有限公司和上海新陽明高電子材料有限公司均為國內高新科技企業。新加坡美佳化工有限公司為新加坡上市企業，勤基電路板廠為深圳大型電路板企業。為促進企業進一步發展的需要，公司董事會決定予以再投資港幣捌仟萬元，在江西省定南縣建成生產柔性板二至六層硬性板四至十二層等大型精密電路板研發制造企業。

　　贛州市深聯電路有限公司簡介：

　　贛州市深聯電路有限公司總投資額達8億元人民幣，擬建成廠房面積65萬平方米、職員3800余人、年產值25億元人民幣，以生產HDI板、軟板、特種板、多層板、軟硬結合板為主的現代化高科技工廠，并建有花園式的深聯新世紀公寓、員工活動中心、員工宿舍樓、休閑廣場、球場等生活娛樂場所，且公司內設有購物超市、網絡教育中心及圖書館等。

　　小批量的PCB打樣一般來說要看中的主要要考慮包括價格、服務、質量、品牌、速度這幾個方面，一般可以從這個幾個方面選擇廠家。現在PCB廠家也基本集中在深圳那邊，諸如華強PCB等都是不錯的。

　　同時，一流的生產來自一流的設計，設計相關的注意事項：

　　一、焊盤的重疊：

　　1、焊盤(除表面貼焊盤外)的重疊，意味孔的重疊，在鉆孔工序會因為在一處多次鉆孔導致斷鉆頭，導致孔的損傷。

　　2、多層板中兩個孔重疊，如一個孔位為隔離盤，另一孔位為連接盤(花焊盤)，這樣繪出底片后表現為隔離盤，造成的報廢。

　　二、圖形層的濫用：

　　1、在一些圖形層上做了一些無用的連線，本來是四層板卻設計了五層以上的線路，使造成誤解。

　　2、設計時圖省事，以Protel軟件為例對各層都有的線用Board層去畫，又用Board層去劃標注線，這樣在進行光繪數據時，因為未選Board層，漏掉連線而斷路，或者會因為選擇Board層的標注線而短路，因此設計時保持圖形層的完整和清晰。

　　3、違反常規性設計，如元件面設計在Bottom層，焊接面設計在Top，造成不便。

　　三、大面積銅箔距外框的距離太近：

　　大面積銅箔距外框應至少保證0.2mm以上的間距，因在銑外形時如銑到銅箔上容易造成銅箔起翹及由其引起的阻焊劑脫落問題。

　　四、字符的亂放：

　　1、字符蓋焊盤SMD焊片，給印制板的通斷測試及元件的焊接帶來不便。

　　2、字符設計的太小，造成絲網印刷的困難，太大會使字符相互重疊，難以分辨。

　　五、單面焊盤孔徑的設置：

　　1、單面焊盤一般不鉆孔，若鉆孔需標注，其孔徑應設計為零。如果設計了數值，這樣在產生鉆孔數據時，此位置就出現了孔的座標，而出現問題。

　　2、單面焊盤如鉆孔應特殊標注。

　　六、用填充塊畫焊盤：

　　用填充塊畫焊盤在設計線路時能夠通過DRC檢查，但對于加工是不行的，因此類焊盤不能直接生成阻焊數據，在上阻焊劑時，該填充塊區域?qū)⒈蛔韬竸└采w，導致器件焊裝困難。

　　七、電地層又是花焊盤又是連線：

　　因為設計成花焊盤方式的電源，地層與實際印制板上的圖像是相反的，所有的連線都是隔離線，這一點設計者應非常清楚。 這里順便說一下，畫幾組電源或幾種地的隔離線時應小心，不能留下缺口，使兩組電源短路，也不能造成該連接的區域封鎖(使一組電源被分開)。

　　八、加工層次定義不明確：

　　1、單面板設計在TOP層，如不加說明正反做，也許制出來的板子裝上器件而不好焊接。

　　2、例如一個四層板設計時采用TOP mid1、mid2 bottom四層，但加工時不是按這樣的順序放置，這就要求說明。

　　九、設計中的填充塊太多或填充塊用極細的線填充：

　　1、產生光繪數據有丟失的現象，光繪數據不完全。

　　2、因填充塊在光繪數據處理時是用線一條一條去畫的，因此產生的光繪數據量相當大，增加了數據處理的難度。

　　十、表面貼裝器件焊盤太短：

　　這是對通斷測試而言的，對于太密的表面貼裝器件，其兩腳之間的間距相當小，焊盤也相當細，安裝測試針，必須上下(左右)交錯位置，如焊盤設計的太短，雖然不影響器件安裝，但會使測試針錯不開位。

　　十一、大面積網格的間距太小：

　　組成大面積網格線同線之間的邊緣太小(小于0.3mm)，在印制板制造過程中，圖轉工序在顯完影之后容易產生很多碎膜附著在板子上，造成斷線。

　　十二、外形邊框設計的不明確：

　　有的客戶在Keep layer、Board layer、Top over layer等都設計了外形線且這些外形線不重合，造成pcb生產廠家很難判斷以哪條外形線為準。

　　十三、圖形設計不均勻：

　　在進行圖形電鍍時造成鍍層不均勻，影響質量。

　　十四、鋪銅面積過大時應用網格線,避免SMT時起泡.

　　問：贛州有PCB廠嗎??有知道的麻煩告知詳細的地址。

　　答：在盤龍鎮的二糖廠院內有一家專做pcb的臺灣企業，具體叫做什么我忘啦，但你如果自己親自去找應該能找到到，那里面企業和廠家也就這么二十多個并不多。

　　問：贛州PCB電子產業園在哪?

　　答：贛州章貢區水西，在贛州市內坐18路在通天巖門口下。
